راهنمای جامع عیبیابی: حل مشکلات رایج دستگاه سیمپیچ کویل
2026-04-07 09:52مقدمه
دستگاههای سیمپیچ کویل، ستون فقرات تولید موتورها، رلهها و ترانسفورماتورها هستند. با این حال، حتی نقصهای جزئی تجهیزات میتواند منجر به تنگناهای قابل توجه تولید، ضایعات مواد و کاهش کیفیت کویل شود.
ازپارگی سیمبهتنش ناهمگونشناسایی علت اصلی این مشکلات رایج، اولین قدم به سوی خط تولید بدون نقص است.
در این راهنمای تخصصی، تیم مهندسی درجارو مکانیکیرایجترین مشکلات سیمپیچ کویل را بررسی میکند و راهحلهای تعمیر و نگهداری عملی را برای حفظ کارایی حداکثری ماشینهای شما ارائه میدهد.

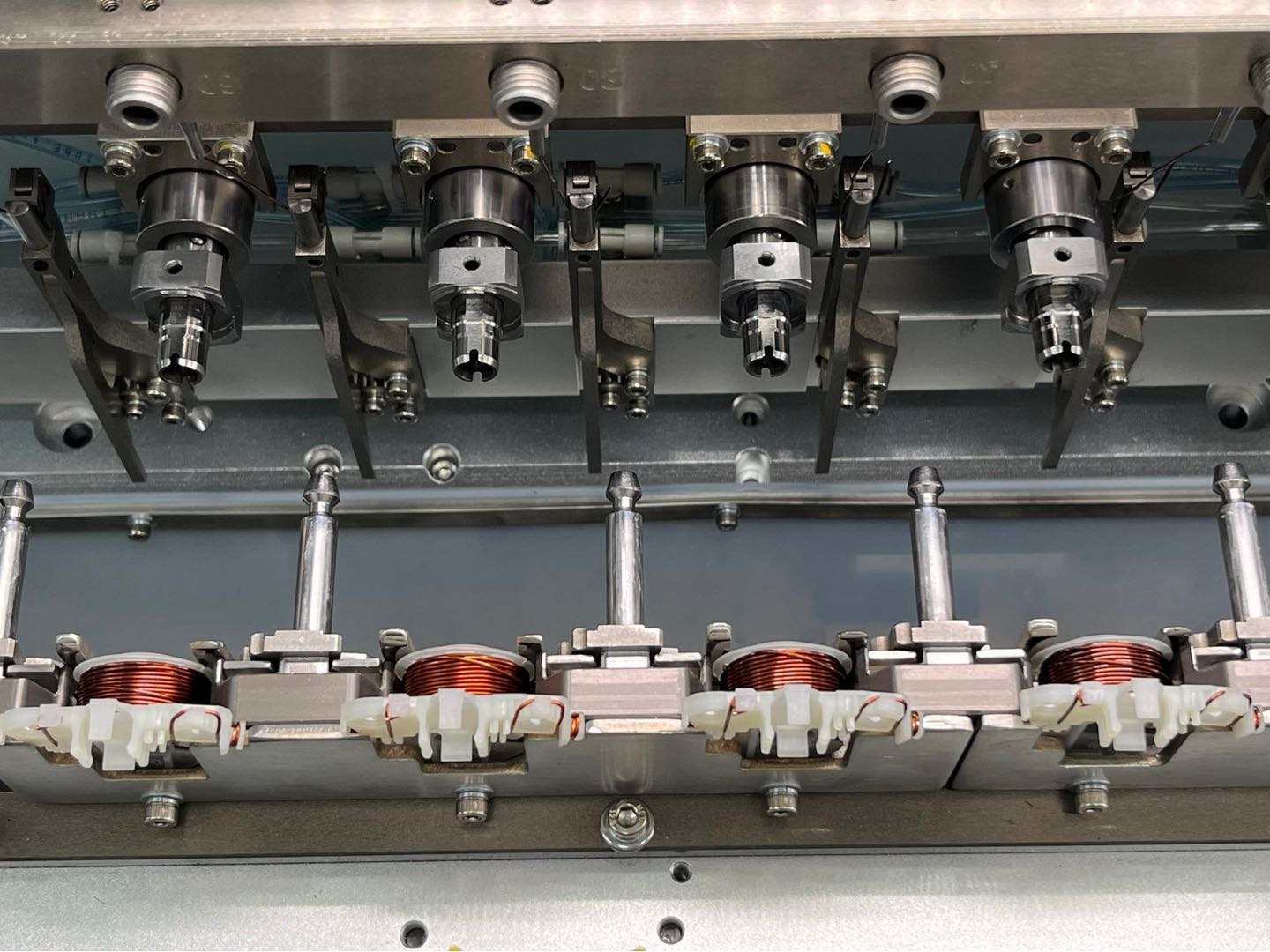

دستگاه سیم پیچ کویل CNC با دقت بالا که به طور روان کار می کند
۱. پارگی سیم: دشمن شماره یک کارایی
پارگی سیم مسلماً مخربترین مشکل در سیمپیچ کویل است. این امر باعث خرابی برنامهریزی نشده و هدر رفتن سیم مسی ارزشمند میشود.
علل ریشهای: تنش بیش از حد، کیفیت پایین سیم (عایق آسیب دیده/قطر ناهماهنگ) یا اجزای هدایت کننده فرسوده.
راه حل:
بهینه سازی تنش: تنش را در حد مطلوب حفظ کنید۱۰٪ تا ۱۵٪ از استحکام کششی سیم.
بررسی راهنماها: مرتباً راهنماهای فرسوده را بررسی و تعویض کنید.نازلهای روبییا قرقرههای سرامیکی. شیارهای موجود در این قطعات اصطکاکی ایجاد میکنند که سیمهای نازک را میشکند.
ارتقاء تجهیزات: ارتقاء به SIPU را در نظر بگیریدسروو تنشنرهای فعالکه به طور فعال سیم را تغذیه میکنند تا از پارگی در هنگام شتابگیری با سرعت بالا جلوگیری شود.
۲. کشش و لغزش کویل ناهماهنگ
نوسان کشش مستقیماً بر ضریب پر شدن کویل و عملکرد الکتریکی آن تأثیر میگذارد. کشش ناکافی اغلب منجر به لغزش کویل (که در آن دور سیمها از هسته میلغزد) و شل شدن کویلها میشود و محصول را در برابر اتصال کوتاه آسیبپذیر میکند.
علل ریشهای: نمدهای سفت کننده مکانیکی فرسوده، تجمع گرد و غبار یا تنظیمات نادرست پارامترها.
راه حل:
مکانیزمهای تمیز: روزانه گرد و غبار مس را از چرخهای مغناطیسی کشنده پاک کنید.
تعویض مواد مصرفی: برای حفظ اصطکاک اولیه پایدار، مرتباً نمدهای پشمی را تعویض کنید.
تنظیم پارامتر: سرعت حرکت را طوری تنظیم کنید که با کشش سیمپیچ مطابقت داشته باشد و از روی هم افتادن یا تاب برداشتن سیم جلوگیری شود.
۳. خطاهای الگوی سیمپیچ
سیمپیچ ارتوسیکلیک بینقص (لایه به لایه) بسیار مهم است. خطاها به صورت شکاف، برآمدگی یا سیمهای متقاطع ظاهر میشوند که یکپارچگی ساختاری سیمپیچ را به خطر میاندازند.
علل ریشهای: عدم تطابق برنامه نویسی، سیستم های تراورس معیوب (مشکلات پیچ ساچمه ای) یا شل بودن فیکسچرهای ماسوره.
راه حل:
برنامهریزی مجدد: اطمینان حاصل کنید که پارامتر قطر سیم در رابط CNC با اندازه واقعی سیم لعابدار (شامل ضخامت عایق) مطابقت دارد.
ترازبندی تراورس: تسمههای سنکرون و راهنماهای خطی را از نظر فرسودگی بررسی کنید. آنها را با روغن ISO VG68 روغنکاری کنید تا حرکت روان از یک طرف به طرف دیگر تضمین شود.
۴.ناهماهنگی هسته و شمارش نادرست دور
یک بوبین ناهمتراز منجر به کویلهای نامتقارن میشود، در حالی که شمارش نادرست دور منجر به عدم موفقیت در بررسی کیفیت (مقاومت/القاء نادرست) میشود.
علل ریشهای:وسایل فرسوده سفارشی، سیگنالهای حسگر مسدودکننده کثیفی یا اشکالات صفحه کنترل.
راه حل:
کالیبراسیون فیکسچر: همیشه قبل از شروع یک سری آزمایش، هستهها را با استفاده از ابزار دقیق تراز کنید. گیرههای فرسوده را فوراً تعویض کنید.
نگهداری سنسور: سنسورهای شمارش دور را تمیز کنید. اگر صفحه کنترل خطا نشان داد، نرمافزار را مجدداً راهاندازی کنید یا اتصالات PLC را از نظر اتصال کوتاه بررسی کنید.
۵. داغ شدن بیش از حد موتور
کار مداوم با سرعت بالا میتواند باعث گرم شدن بیش از حد موتورهای اسپیندل، تخریب عایق و کاهش طول عمر دستگاه شود.
علل ریشهای:استفاده طولانی مدت فراتر از ظرفیت نامی، تهویه نامناسب کارخانه یا مسدود شدن فنهای خنککننده موتور توسط گرد و غبار زیاد.
راه حل:وقفههای خنکسازی برنامهریزیشده را اعمال کنید. محیط دستگاه را تمیز نگه دارید و مطمئن شوید که دمای محیط زیر ۴۰ درجه سانتیگراد باقی میماند.
توجه: دستگاههای SIPU از بالاترین کیفیت استفاده میکنند.سروو موتورهای پاناسونیک/میتسوبیشیطراحی شده برای استفاده صنعتی دقیق 24 ساعته و 7 روز هفته.
برنامه سریع تشخیص و نگهداری
| نازل راهنمای فرسوده / فشار بالا | نازل روبی را تعویض کنید؛ کشش آن را تنظیم کنید | بررسی روزانه | |
| نمد پشمی فرسوده / خاکی | تسمه سفت کن را تمیز کنید؛ نمد را تعویض کنید | بررسی هفتگی | |
| اصطکاک سیستم تراورس | روانکاری راهنماهای خطی و بال اسکروها | ماهانه | |
| سنسور مسدود شده یا معیوب است | اپتیک سنسور را تمیز کنید؛ سیمکشی PLC را بررسی کنید | ماهانه |
نتیجهگیری: پیشگیری بهترین استراتژی استو
رسیدگی به مشکلات دستگاه سیمپیچ کویل به صورت پیشگیرانه باعث صرفهجویی در هزینه و تضمین کیفیت محصول میشود. با ارتقاء به قطعات پیشرفته مانند Servo Tensioners و پیروی از یک برنامه تعمیر و نگهداری دقیق، میتوانید زمان از کار افتادگی را به حداقل برسانید.
در SIPU Mechanical، ما خطوط اتوماسیون هوشمند و مقاومی میسازیم که مجهز به پنلهای کنترل خود-عیبیاب و قطعات با دقت بالا هستند تا از بروز این خطاهای رایج از منبع جلوگیری کنند. آیا با گلوگاههای تولید مواجه هستید؟با تیم مهندسی ما تماس بگیریدهمین امروز برای مشاوره فنی رایگان یا سفارش قطعات یدکی اصلی تماس بگیرید.
سوالات متداول
سوال ۱:چند وقت یکبار باید دستگاه سیم پیچ کویل خود را نگهداری کنم؟
الف) بررسیهای بصری روزانه برای یافتن گرد و غبار و قطعات شل ضروری است. حداقل ماهی یک بار یک بررسی جامع (روغنکاری، تمیز کردن سنسور، کشش تسمه) انجام دهید.
سوال ۲:آیا میتوانم از انواع مختلف سیم در یک دستگاه استفاده کنم؟
الف) بله، اما شما باید پارامترهای CNC (قطر سیم، سرعت پیمایش) را تنظیم کنید و کششدهنده را برای هر نوع سیم خاص دوباره کالیبره کنید تا از شل شدن کلافها یا شکستگی جلوگیری شود.
س ۳: چرا صفحه کنترل من تعداد چرخشها را دقیق نشان نمیدهد؟
الف) این مشکل معمولاً به دلیل مسدود شدن حسگرهای نوری توسط گرد و غبار یا شل شدن اتصالات سیمکشی ایجاد میشود. ابتدا ناحیه حسگر را تمیز کنید؛ اگر مشکل همچنان ادامه داشت، پنل کنترل را مجدداً تنظیم کنید.
سوال ۴:چگونه میتوانم کویلهای شل را تعمیر کنم؟
الف) مطمئن شوید که از تنظیم صحیح کشش برای گیج سیم خود استفاده میکنید. اگر کششدهنده مکانیکی شما نمیتواند کشش ثابتی ایجاد کند، آن را به یک کششدهنده سروو فعال ارتقا دهید.
